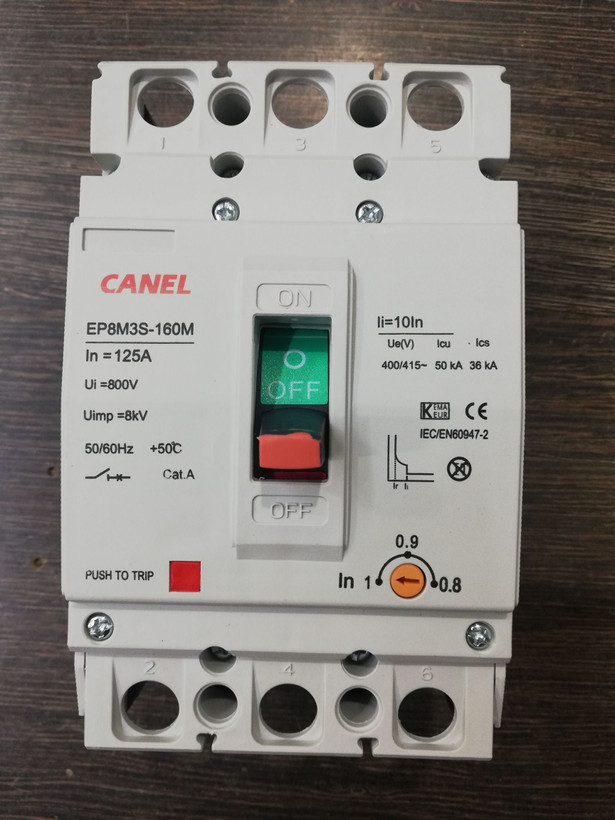

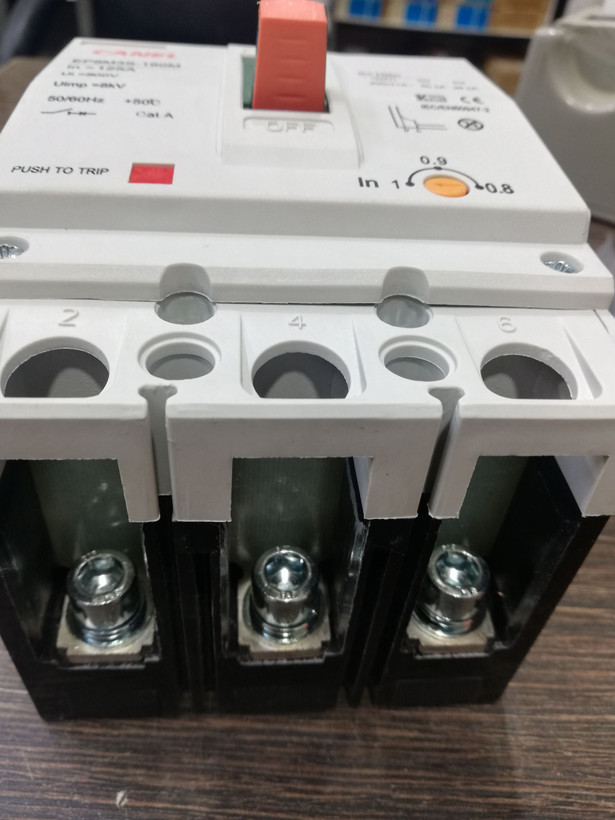

کلید اتوماتیک قابل تنظیم کانل 125A

کلید اتوماتیک کمپکت با نام اختصاری MCCB برگرفته از سرنام عبارت Molded Case Circuit Breaker، یک نوع بریکر قابل قطع زیر بار است که جهت حفاظت اتصال کوتاه و اضافه بار در موتورها و سیستم روشنایی، صنعتی و مصرف کننده های دیگر استفاده می شوند، به عبارت دیگر این کلیدها به منظور حفاظت و قطع کردن مدار در برابر برگشت جریان و یا افت ولتاژ بیش از حد مجاز و کشیده شدن جریان اضافه توسط مصرف کننده (اضافه بار) و اتصال کوتاه مدار به کار می روند. کلیدهای اولیه ابعاد و اندازه بزرگتری داشتند و به دلیل فشرده شدن و کوچک شدن به این بریکرها کلید اتوماتیک کمپکت گفته می شود.

چون کلید اتوماتیک کمپکت قابل قطع زیر بار است، پس می تواند مدار را در حالتی که برق شبکه وصل است، قطع کند. این خاصیت در مدارات فشار متوسط و قوی به عنوان یک مزیت به شمار می رود. چون بسیاری از کلیدها جداساز هستند و نمی توانند مدار را تحت بار قطع کنند.

تفاوت بین کلیدهای اتوماتیک و غیر اتوماتیک در این است که در کلیدهای اتوماتیک رله های الکترونیکی مختلف جهت تشخیص جریان اضافه بار و اتصال کوتاه و سایر پارامترها وجود دارد، مانند کلید اتوماتیک هوایی، اما کلیدهای غیر اتوماتیک صرفا جهت قطع و وصل مدار است و فاقد رله الکترونیک می باشد.

کلیدهای اتوماتیک کمپکت که به آن کلید اتوماتیک می گویند، به صورت دسته بندی های زیر و با حفاظت های اضافه بار، اتصال کوتاه و نشتی جریان زمین تقسیم می شوند:

• کلید اتوماتیک کمپکت غیر قابل تنظیم (فیکس یا Fix):

کلیدهای اتوماتیک فیکس از لحاظ رنج جریان قابل حفاظت غیر قابل تنظیم هستند.

• کلید اتوماتیک کمپکت قابل تنظیم (Adjustable):

که این نوع کلید نیز به دو دسته کلید اتوماتیک کمپکت قابل تنظیم حرارتی - مغناطیسی و کلید اتوماتیک کمپکت قابل تنظیم الکترونیکی تقسیم می شود. در نوع کلیدهای اتوماتیک قابل تنظیم، امکان تنظیم جریان از 0.6 یا 0.8 تا 1 برابر جریان بار کامل وجود دارد.

جهت حفاظت تابلو در برابر آتش سوزی و به منظور بالا بردن امنیت تجهیزات داخل تابلو برق از کلیدهای اتوماتیک کمپکت استفاده می گردد. کلیدهای اتوماتیک کمپکت از رنج 16 الی 1600 آمپر ساخته می شوند. کلیدهای اتوماتیک در انواع تک پل، دو پل، سه پل و چهار پل تولید می شوند. کلیدهای اتوماتیک کمپکت از عمر بسیار بالاتر و قدرت قطع بالاتری نسبت به کلیدهای مینیاتوری و کلیدهای حرارتی برخوردار هستند. قدرت قطع کلیدهای اتوماتیک کمپکت از 16 تا 150 کیلو آمپر می باشد.
