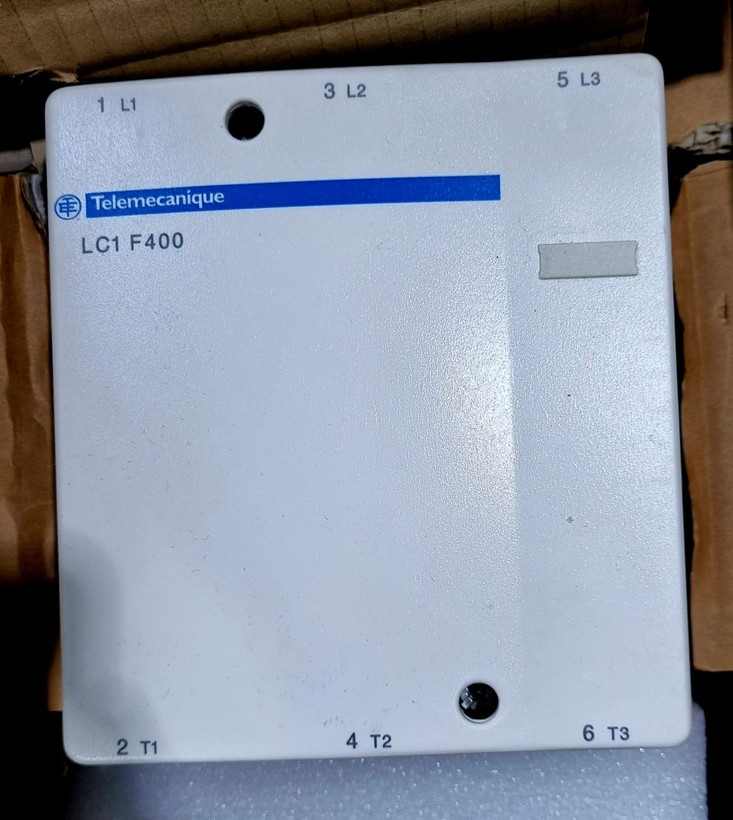

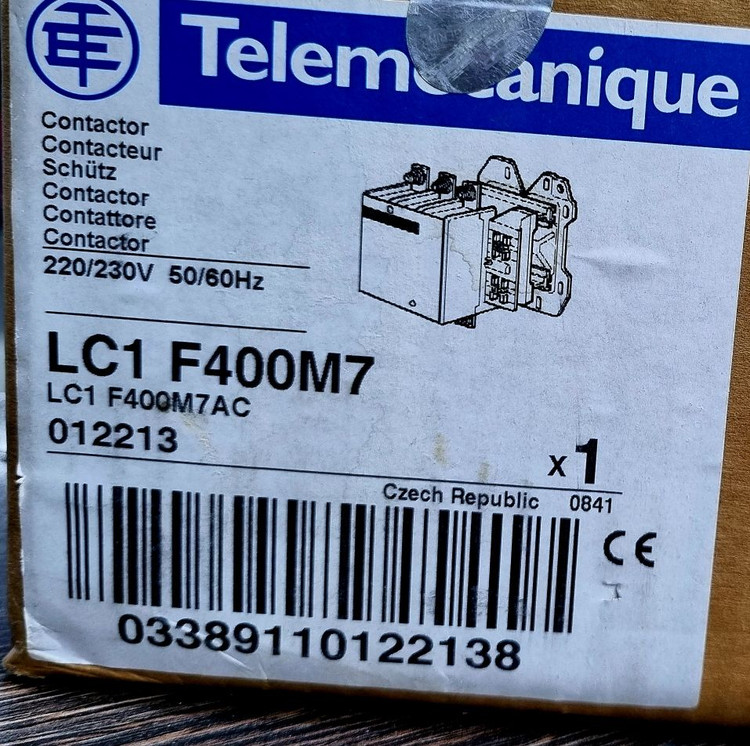

کنتاکتور 400A تله مکانیک بوبین 220V مدل LC1F400M7

کنتاکتور ۴۰۰ آمپر تله مکانیک که در سری F کنتاکتورهای تله مکانیک قرار دارد، دارای ۳ پل بوده که به هر سه پل نرمالی اپن (NO) یا کنتاکت باز هستند. کنتاکتور فوق بوبین ۲۲۰ ولت AC را روی خود سوار می بیند که در طراحی مدارات مختلف، می توان بوبین آن را تعویض نمود.

در حالت استفاده در مدارات AC-3 از هر پل کنتاکتور، جریان ۴۰۰ آمپر می تواند عبور نماید. این جریان برای مدارات AC-1 تا ۵۰۰ آمپر هم می رسد. برای دریافت اطلاعات تکمیلی در خصوص جدول طبقه بندی کنتاکتورها به لینک زیر مراجعه نمایید:

نکته دیگر در مورد کنتاکتورهای AC اینست که می توان آن ها علاوه بر استفاده در مدارات AC، در سیستم های DC نیز به کار برد؛ با این تفاوت که در مدارات DC تنها از دو پل کنتاکتور استفاده می شود. یک پل برای مثبت DC و یک پل هم برای منفی DC. و مهم تر اینکه جریان گذرنده از پایه های کنتاکتور در حالت DC به ۴۰% جریان در حالت AC کاهش می یابد.

برای مثال کنتاکتور ۴۰۰ آمپر در سیستم DC تنها ۱۶۰ آمپر می تواند از پایه های خود عبور داده و آسیب نبیند.
