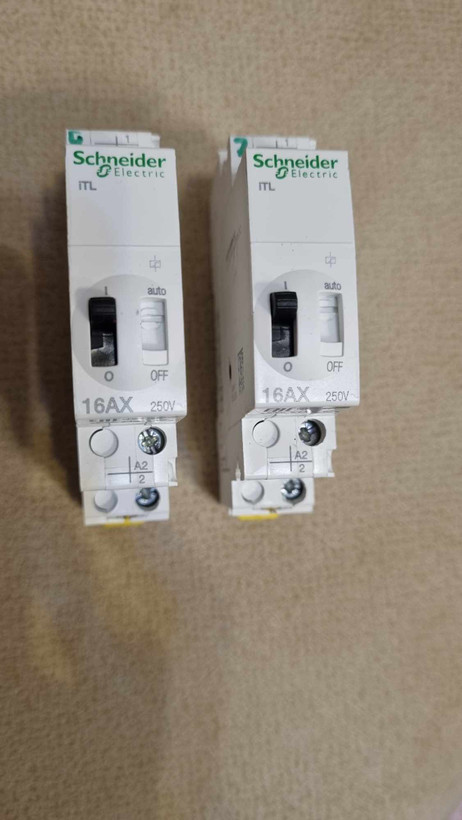

رله ضربه ای 16 آمپر تک پل با بوبین 110 ولت DC و 230/240 ولت AC اشنایدر الکتریک

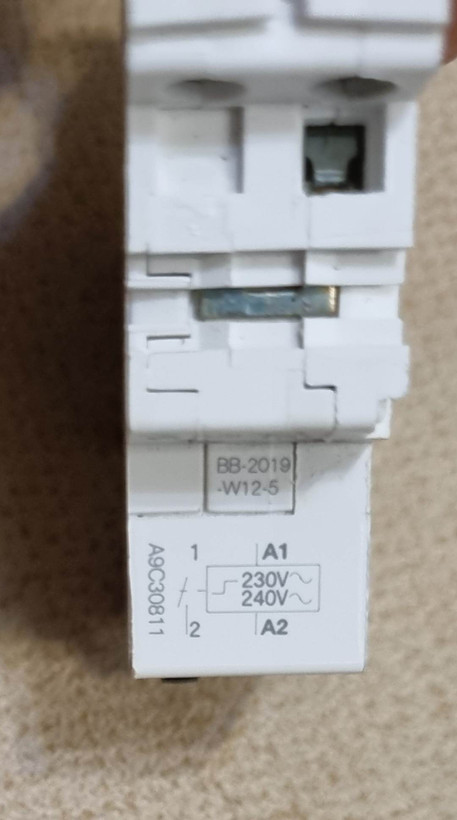

ویژگی های رله ضربه ای اشنایدر با کد فنی A9C30811

رله ضربه ای سری Acti9 iTL اشنایدر یک رله حافظه دار است که وضعیت قبلی خود را علیرغم قطعی برق حفظ می کند. رله ضربه ای اشنایدر با کد فنی A9C30811 تک پل بوده و دارای یک کنتاکت نرمال باز (1NO) است.  این تجهیز با جریان نامی 16 آمپر و ولتاژ کاری 24 تا 250 ولت AC کار می کند. علاوه بر این در این قطعه یک عدد بوبین تعبیه شده که با ولتاژ کنترل 230-240 ولت AC یا 110 ولت DC کار می کند. دوام الکتریکی این محصول در ولتاژ AC-21  برابر با 200000 سیکل و در ولتاژ AC-22  برابر با 100000 سیکل است. فرکانس سوئیچینگ این قطعه 5 مرتبه در هر دقیقه یا 100 بار در روز است. مدت زمان لازم برای فرمان دادن به این رله بین 50 میلی ثانیه تا 1 ثانیه است. این تجهیز عمدتاً برای روشنایی محل‌هایی است که مصرف کننده نیاز دارد از نقاط دسترسی مختلفی لامپ ها و چراغ ها را خاموش و یا روشن کند. ولتاژ عایق نامی Ui آن، 440 ولت AC است. ولتاژ مقاومت ضربه ای نامی Uimp  این رله 6 کیلو ولت بوده  و در فرکانس کاری 50 یا 60 هرتز کار می کند. رله ضربه ای اشنایدر قابل نصب بر روی دین ریل است. ابعاد آن 18*84*60 میلی متر بوده درجه حفاظت آن در حالت عادی برابر با IP20 و پس از قرار گرفتن درون محفظه تابلو، برابر با IP40 است. رله ی ضربه ای Acti9 iTL در دمای  -20 تا 50 درجه سانتیگراد کار می کند. همچنین بهترین دمای جهت  نگهداری -40 تا 70 درجه سانتیگراد است. این محصول طبق استانداردهای IEC/EN 60669-1 و IEC/EN 60669-2-2  تولید و عرضه می شود.
