کنتاکتور ۹ آمپر چانت بوبین 220 ولت AC کونلون مدل NXC_09

کنتاکتور چانت NXC_09 دارای ولتاژ 220 ولت و آمپراژ 9 آمپر است. کنتاکتور 9 آمپر 220 ولت چانت به عنوان یک کلید وابسته به فرمان معرفی شده است چون عمل قطع و وصل کنتاکت های کنتاکتور توسط مدار فرمان انجام می شود و به عبارتی می توان کنتاکتور ها را کلید های مغناطیسی وابسته به برق معرفی کرد.

کنتاکتورها عموما در تابلو برق صنعتی کاربرد زیادی دارند ولی در برق ساختمان هم کاربرد دارند چون می توانیم به وسیله کنتاکتور و یک محافظ از کل وسایل برق منزل محافظت کنیم. داخل کنتاکتورها هسته مغناطیسی و بوبین ( یا سیم پیچ ) وجود دارد که هسته ی مغناطیسی دارای دو بخش هسته ثابت و هسته متحرک می باشد. سیم پیچ یا همان بوبین در کنتاکتور به هسته ی ثابت متصل است و با وصل شدن کلید فرمان و برقراری جریان الکتریکی میدان مغناطیسی در آن ایجاد می شود و باعث می شود تا هسته ثابت به صورت یک آهن ربا عمل نموده و هسته متحرک را به سمت خود بکشد. با نزدیک شدن دو هسته کنتاکت هایی که در کنتاکتور تعبیه شده است به یک دیگر متصل می شوند و سبب بر قراری جریان برق در مدار می شود.

بزرگترین مزیت محصولات کنتاکتور چانت کیفیت بالا در کنار قیمت بسیار مناسب و اقتصادی آن است که باعث محبوبیت و پرفروش شئدن این برند شده است.

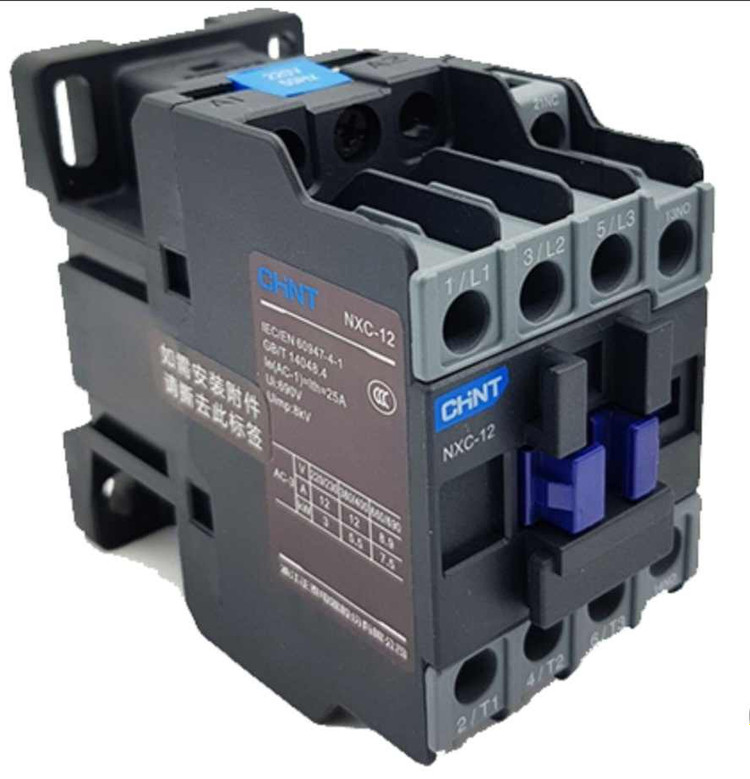

شکل ظاهری کنتاکتورچانت CHINT رنج 9 آمپر

همانطور که در بالا هم اشاره شده شکل ظاهری کنتاکتور های چینت همانند مدل های قدیمی تله مکانیک است که البته این نکته بسیار مهم را نباید فر اموش کرد که از روی مدل تیپ تله مکانیک قدیمی کنتاکتور های بسیار زیادی با برند و مدل های مختلف تولید شده که برند چینت هم از آن جمله کنتاکتور هاست. کنار پلاتین های قدرت و اصلی کنتاکتور چانت در سمت راست کنتاکت فرمان قرار گرفته که در بسیاری از جاها کاربرد دارد و این کاربرد بسیار مهم است.

البته اگر این کنتاکت های فرمان برای مدار ما کم باشد باید از کنتاکت های رویه که روی کنتاکتور نصب میشود استفاده کرد که میتواند حداکثر تا 4 کنتاکت به ما بدهد روی کنتاکتور های چینت 9 آمپر جای کنتاکت های فرمان 2 تایی و 4 تایی تعبیه شده که میتوان به آنها کنتاکت های فرمان اضافه کرد. در مجموع برای اضافه کردن کنتاکت های اضافه فرمان و کنترل روی کنتاکتور های چانت میتوانیم از کنتاکت های فرمان تله مکانیک و یا مدل های فیک آن در نبود کنتاکت های فابریک چینت استفاده بکنیم که در بسیاری از پروژه ها همین نکته کار راه انداز شده که دانستن آن خالی از اهمیت نبوده است.
