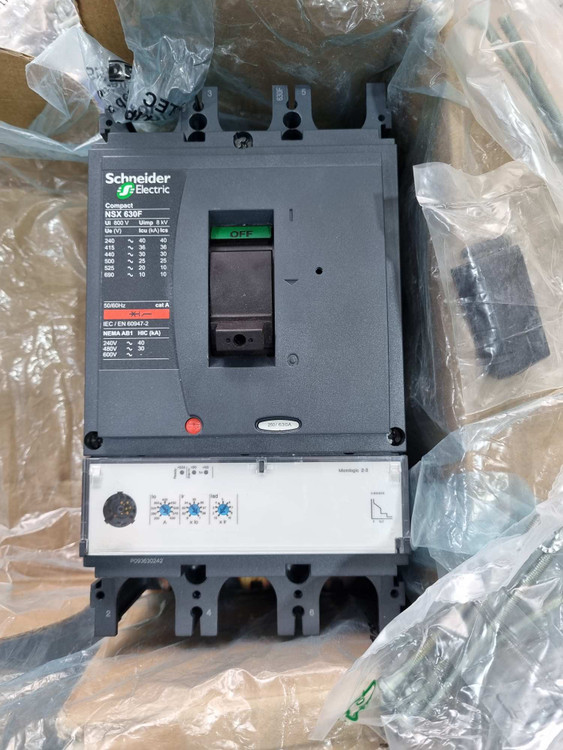

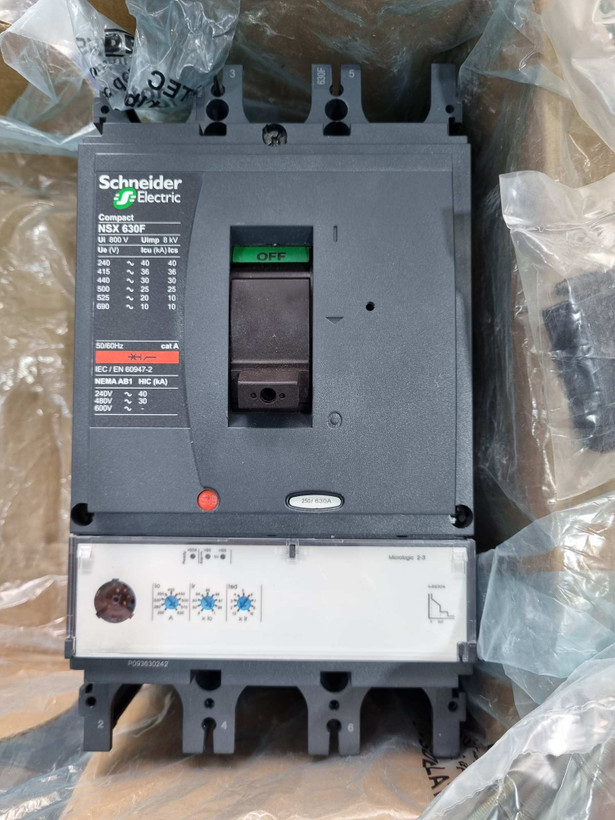

کلید اتوماتیک 3 فاز 630 آمپر اشنایدر قابل تنظیم 36KA مدل NSX630F

کلید اتوماتیک 630 آمپر سه پل 36kA میکرولوژیک 2.3 اشنایدر

اضافه بار و اتصال کوتاه را می توان به عنوان عامل های خطا در سیستم های الکتریکی نام برد. اگر از تجهیزات الکتریکی در برابر این دو عامل حفاظت نشود، آسیب های جبران ناپذیری به آن ها وارد می شود. از کلید اتوماتیک برای محافظت از تجهیزات در سیستم های الکتریکی استفاده می شود و به طور عمده در سیستم های توزیع، صنایع نفت و گاز، صنایع دریایی، حفاظت از موتورها، حفاظت از ژنراتورها و ... به کار می رود.

مشخصات کلید اتوماتیک کمپکت LV432876 اشنایدر

کد فنی LV432876 نمونه ای از کلیدهای اتوماتیک NSX630 اشنایدر است که واحد تریپ الکترونیکی با حفاظت LS0I دارد. حفاظت LS0I از حفاظت بلند مدت با جریان 630 آمپر، حفاظت کوتاه مدت با جریان 6300 آمپر و حفاظت آنی با جریان 6930 آمپر تشکیل شده است. تمام کلیدهای اتوماتیک کمپکت اشنایدر از منبع AC تغذیه می کنند.

 نحوه‌ی عملکرد واحد تریپ LS0I در کلید اتوماتیک اشنایدر سه پل 630 آمپر 36 کیلو آمپر

واحد الکترونیکی از مهم ترین واحدهای تریپ در کلیدهای کمپکت است. تکنولوژی قطع الکترونیکی، حفاظت های میکرولوژیکی متفاوتی مانند میکرولوژیک 2.3 دارد. میکرولوژیک 2.3 با حفاظت LS0I، با کلیدهای اتوماتیک NSX400  و NSX630 سازگار است و به طور عمده در سیستم های توزیع به کار می رود. LS0I شامل حفاظت های زیر است:

• L: حفاظت طولانی مدت (Long time)
• S0: حفاظت کوتاه مدت (Short time – fixed delay)
• I: حفاظت آنی (Instantaneous)

• واحد میکرولوژیک 2.3 این کلید، سه پیچ برای تنظیم حفاظت طولانی مدت و حفاظت کوتاه مدت دارد. پیچ اول Io و Ir است که جریان نامی، ضرب این دو مقدار است. اگر جریانی بیش تر از این مقدار تنظیم شده وارد شد، برق بعد از مدت مشخصی قطع می شود. پیچ سوم Isd است که در شرایط اتصال کوتاه فعال می شود و مقدار آن در مقدار حفاظت طولانی مدت، حفاظت کوتاه مدت را حاصل می شود. این حفاظت می تواند جریان برق را بعد از تاخیر کوتاهی قطع کند. علاوه بر این، حفاظت آنی نیز وجود دارد که جریان از مقدار Ii بیش تر شود، بدون تاخیر فرمان قطع برق را می دهد. جریان Ii ثابت و متناسب با مقدار In است.
