بیمتال هیوندا مدل UTH12K رنج جریان 4_2

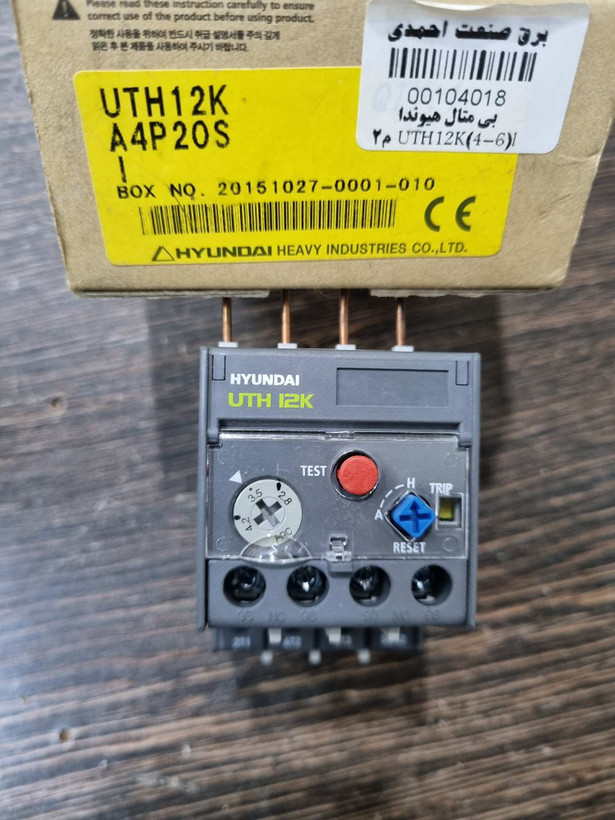

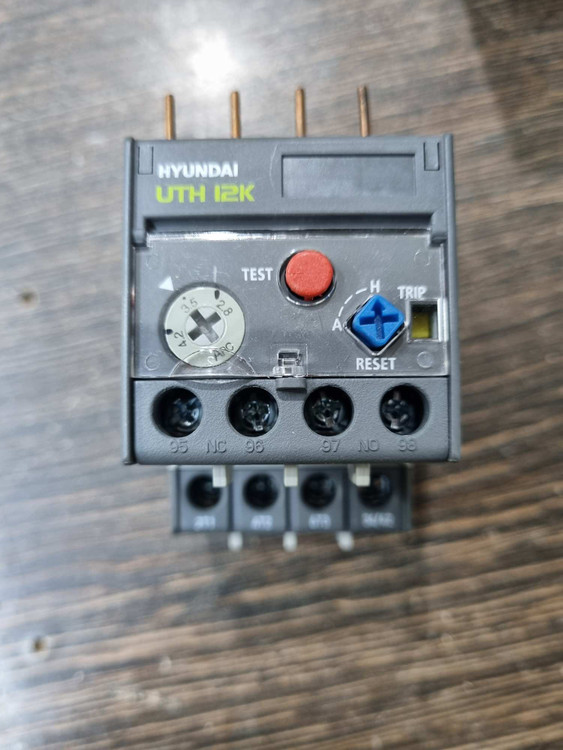

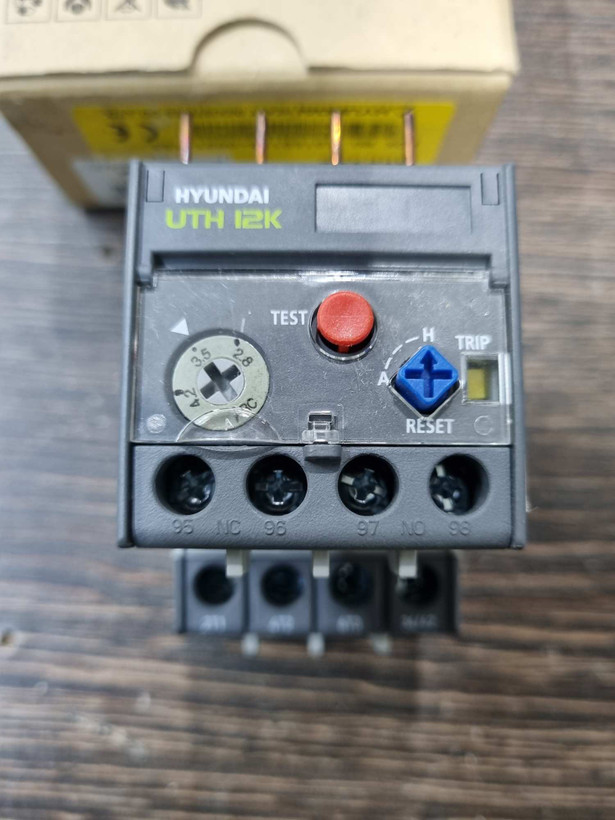

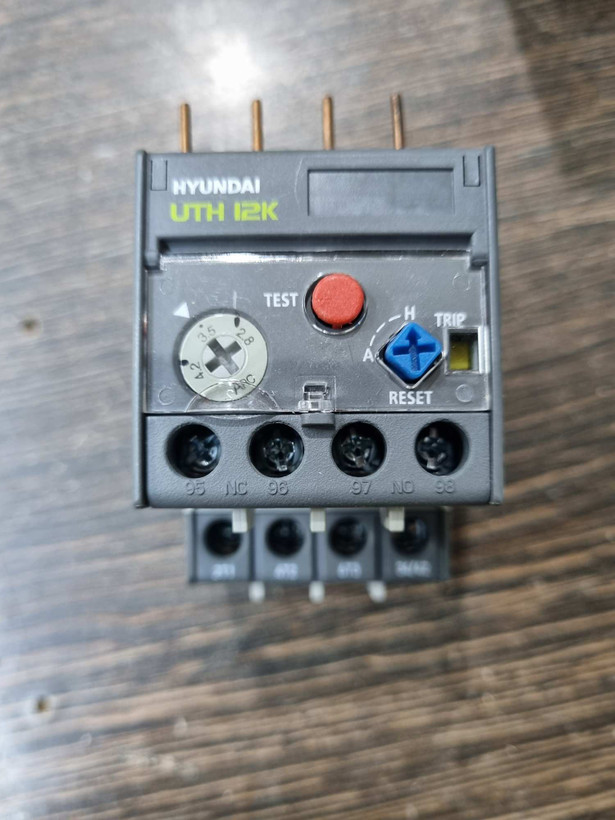

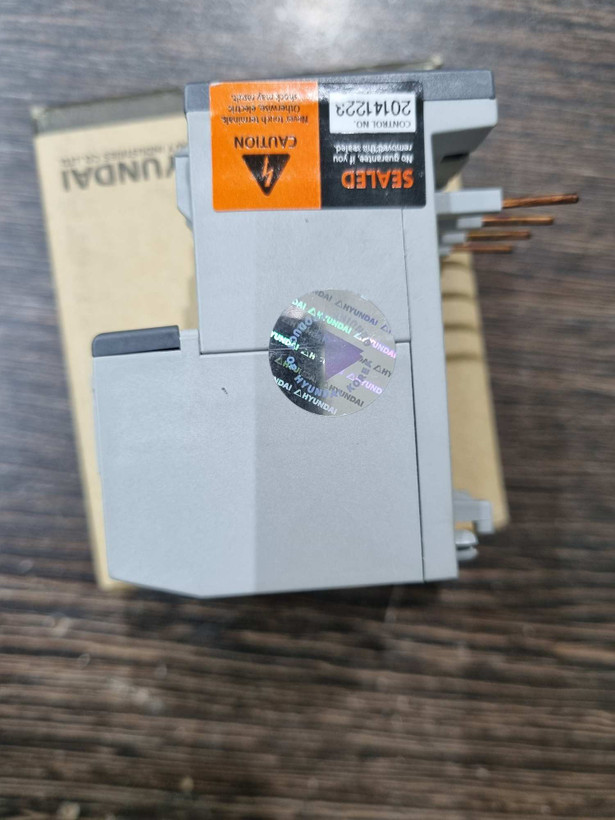

بی متال هیوندا UTH12K

بی متال هیوندای در دو سری تولید می شود که هر کدام برای کنتاکتور مخصوص به خود استفاده می شوند.  بی متال هیوندای در مدل ها زیر عرضه میشوند :

• بیمتال هیوندای H (مناسب برای کنتاکتورهای HGC)
• بیمتال هیوندای U (مناسب برای کنتاکتورهای UMC)

بی متال یک رله حفاظتی برای محافظت از موتور‌های الکتریکی در برابر اضافه بار است که در تابلو های برق مورد استفاده قرار میگیرد. اساس کار بی متال یا رله حرارتی با توجه به تفاوت ضریب انبساط طولی است که در اثر عبور جریان اضافه بار کنتاکتور قطع می‌شود و از موتور محافظت می‌شود. بی متال به دو حالت دستی و اتوماتیک عمل می‌کند و برای اطمینان از عملکرد صحیح به صورت گرم و سرد مورد آزمایش قرار می‌گیرد.بر اثر عبور جریان از بی متال ،دو فلز گرم می شوند و طول آنها افزایش می یابد. از آن جایی که ضریب انبساط طولی یکی از فلزات بیشتر از دیگری است. دو فلز با هم به سمت فلزی که ضریب انبساط طولی کمتری دارد خم می شود. در نتیجه مسیر عبور جریان کنتاکتها باز و مدار قطع می شود.

تفاوت کلید حرارتی و بی‌متال  هیوندا UTH12K

 از لحاظ عملکرد کلید حرارتی شبیه بی‌متال است. وظیفه هردو ، حفاظت موتور در برابر اضافه جریان است. اما در ساختمان این دو تفاوت‌هایی وجود دارد که باعث می‌شود، ضریب امنیت کلید حرارتی بیشتر از بی‌متال باشد و می توان تفاوت این دو کلید به شرح زیر می باشد:

1. بی‌متال مدار فرمان را قطع می‌کند ولی کلید حرارتی مستقیماً سه فاز مدار قدرت را قطع کرده و باعث قطع الکتروموتور می‌شود.
2. کلید حرارتی، موتور را در برابر هر دو جریان حرارتی و مغناطیسی محافظت می‌کند ولی بی‌متال تنها در برابر جریان حرارتی حفاظت دارد.
3. برخلاف بی‌متال، در کلید حرارتی امکان قطع دستی مدار نیز وجود دارد.
4. بی‌متال در برابر دمای محیط بسیار حساس است.

اجزای بیمتال Hyundai

بیمتال هیوندای دارای اجزای مختلفی می باشد که می توان آنها را به صورت زیر نام برد:

• تیغه های مسی جهت اتصال به کنتاکتور
• ترمینال های خروجی جهت ارتباط به کابل های مصرف کننده
• کنتاکت های باز و بسته مدار فرمان
• زبانه یا پیچ جهت تنظیم جریان یا حساسیت بیمتال
• پیچ تغییر وضعیت به دو حالت دستی و اتومات
• دکمه ریست یا وضعیت برگشت به حالت اولیه

مزایای بیمتال هیوندای

• عرضه در ابعاد فشرده
• کیفیت بالا در ساخت و طراحی
• طول عمر زیاد
• مقرون به صرفه
• دقت بالا در انجام کار
• تولید شده در رنج جریانی مختلف
• دارای استانداردهای جهانی
• گارانتی و خدمات پس از فروش

کارآیی بیمتال هیوندای

• در حالتی که خطا در یکی از فاز ها رخ بدهد دو فاز دیگر نیز قطع می گردند.
• در صورتی که جریان عبوری به 10 برابر جریان نامی برسد بیمتال پس از 2 ثانیه مدار قدرت و فرمان را قطع می کند.
• بیمتال ها نسبت به درجه حرارت محیط حساس هستند.
• اگر به صورت دائم جریانی معادل 10 درصد اضافه بار از بیمتال عبور کند، بیمتال پس از 2 ساعت به صورت اتوماتیک مدار را قطع می نماید.
