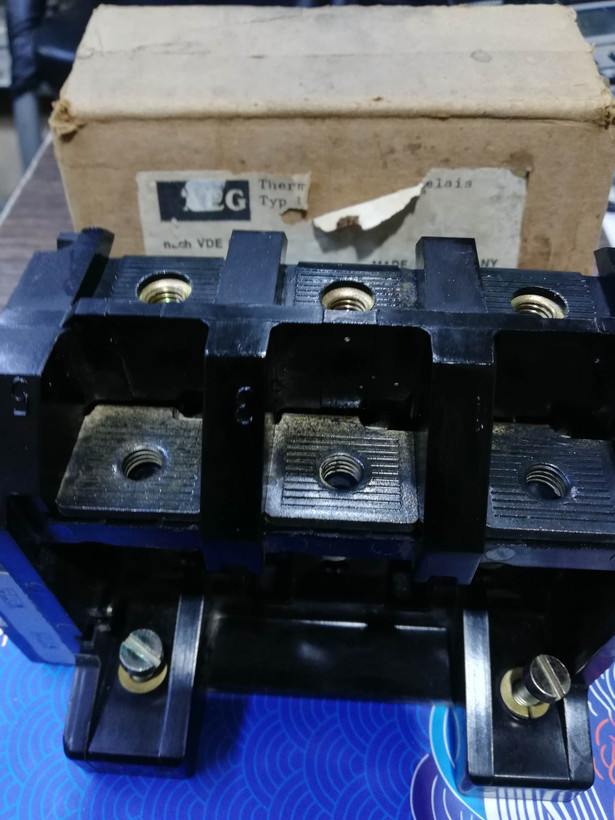

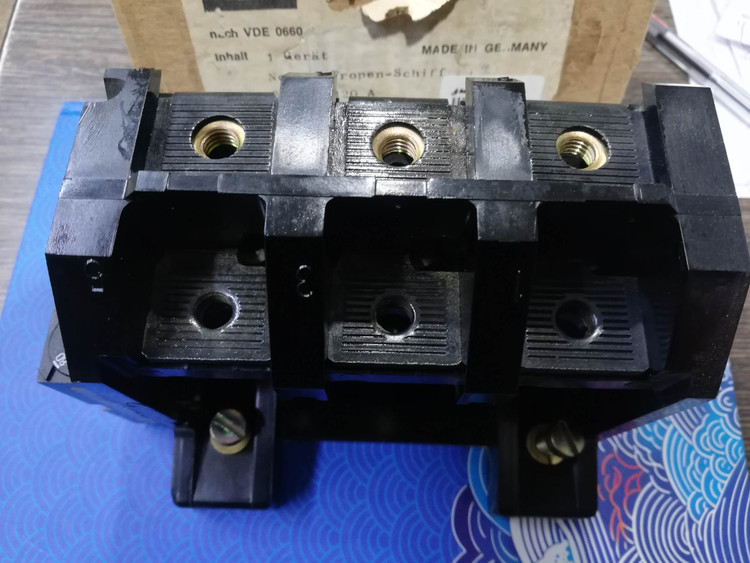

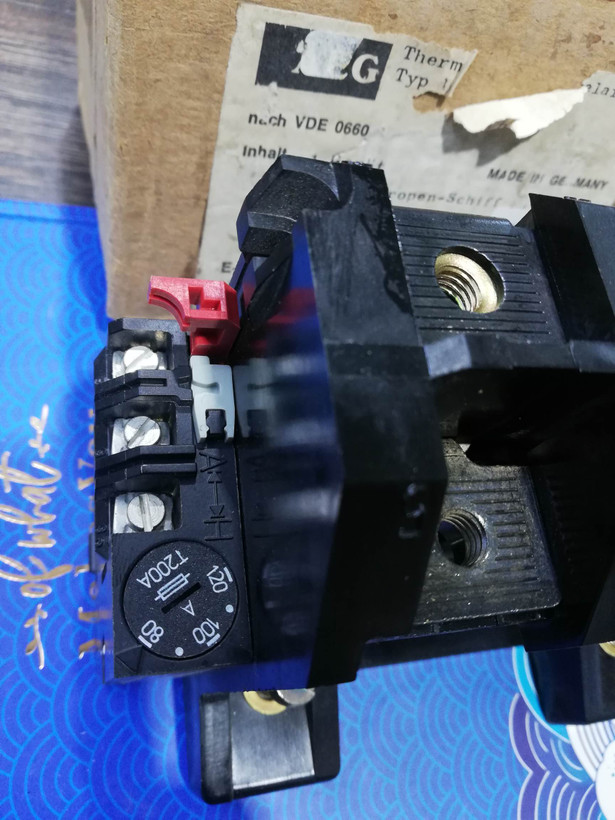

بیمتال رله حرارتی AEG رنج جریان 125_80

برای حفاظت از موتورهای الکتریکی در مقابل اضافه بار از رله های حرارتی (بی متال) استفاده می شود. اساس کار این رله ها بر پایه اختلاف ضریب انبساط طولی دو فلز به کار رفته است.
بر اثر عبور جریان از بی متال ،دو فلز گرم می شوند و طول آنها افزایش می یابد. از آن جایی که ضریب انبساط طولی یکی از فلزات بیشتر از دیگری است. دو فلز با هم به سمت فلزی که ضریب انبساط طولی کمتری دارد خم می شود. در نتیجه مسیر عبور جریان کنتاکتها باز و مدار قطع می شود.

طرز کار بی متال

در رله های حرارتی ، سه تیغه تعبیه شده که سیم حامل جریان چند حلقه به دور آن پیچیده می شود. در اثر عبور جریان اضافه بار، هادی ها گرم ، حرارت به بی متال منتقل می شود و باعث خم شدن تیغه می شود. حرکت هر یک از بی متالها به اهرمی فشار می آورد و با جا به جا شدن اهرم، یک میکرو سوئچ که دارای کنتاکت تبدیل باز و بسته است تغییر وضعیت می دهد و مدار فرمان را قطع می کند. برای افزایش سرعت عملکرد بی‌متال و جلوگیری از جرقه و سوختگی محل اتصال، از آهن‌ربا در بالا و پایین تیغهٔ دوفلزی استفاده می‌شود که نیروی مغناطیسی آن به بسته شدن سریع اتصال کمک می‌کند.

عملکرد داخلی بی متال

رله‌های اضافه‌بار (بی‌متال) تنظیم‌پذیر هستند و می‌توان آن‌ها را به گونه‌ای تنظیم کرد که جریان‌هایی بین ۱٫۰۵ تا ۱۰ برابر جریان نامی موتورها را قطع کنند. رلهٔ بی‌متال سه‌فاز معمولاً دارای سه پل قدرت و دو کنتاکت فرمان است (یک کنتاکت باز برای اتصال به سیستم هشداردهنده و یک کنتاکت بسته برای قراردادن در مسیر تغذیهٔ کنتاکتور). کنتاکت بستهٔ بی‌متال با شماره‌های ۹۵-۹۶ و کنتاکت باز آن با شماره‌های ۹۷-۹۸ مشخص می‌شود.

برخی از رله‌های بی‌متال دارای دو حالت دستی و خودکار هستند که در حالت دستی اگر رله عمل کند باید آن را به صورت دستی و با فشردن دکمهٔ RESET به حالت اول بازگرداند، اما در حالت خودکار برگشتن به حالت اول پس از گذشت مدتی معین به صورت خودکار انجام می‌شود.

اتصال بار تکفاز به بی متال سه فاز

در صورت استفاده از يك بي متال سه فاز براي يك مصرف كننده تكفاز، بايد قطع كننده يكي از فازها را با قطع كننده فاز ديگر سري نموده و از كنتاكت باقي مانده باید براي اتصال نول به مصرف كننده استفاده نمود.
