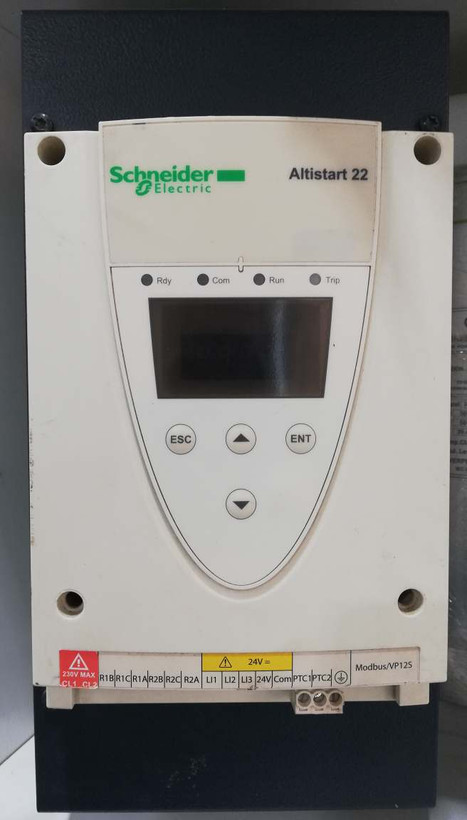

سافت استارتر 75 کیلووات 140 آمپر اشنایدر مدل Altistart 22 سری ATS22C14Q

راه اندازی سافت استارتر

سافت استارتر اشنایدر Altistart 22 از راه‌اندازی و توقف کنترل‌شده، از طریق ولتاژ و گشتاور، موتورهای سه فاز ناهمزمان(آسنکرون) قفس سنجابی را برای توان بین 4 تا 400 کیلووات پشتیبانی می‌کند. این سافت استارتر ها، آماده استفاده در برنامه های استاندارد با محافظت موتور کلاس 10 عرضه می شوند. سافت استارتر اشنایدر برای استفاده در برنامه‌هایی طراحی شده‌، که در آنها امنیت پرسنل، تجهیزات و آسانی نصب در اولویت هستند. عملکرد بای پس سافت استارتر هنگامی به کار می رود، که می خواهیم سافت استارتر پس از شروع به حرکت، از مدار خارج شده و به اصطلاح بای پس شود. سافت استارتر دارای یک نمایشگر یکپارچه هست؛ که به کاربر امکان می دهد هم برنامه ریزی و هم پارامترهای تنظیم یا نظارت را تغییر دهد. سافت استارتر ها همچنین دارای عملکرد حفاظت از موتور حرارتی و همچنین عملکرد نظارت بر ماشین هستند و قابلیت نصب فوری را با استفاده از نرم افزار SoMove ارائه می دهند. انواع سافت استارتر اشنایدر به طور كامل موتور را در مقابل هر نوع خطا حفاظت می كند.

عملکرد حفاظتی سافت استارتر

  حفاظت حرارتی موتور با قابلیت تنظیم

  حفاظت حرارتی سافت استارتر

  پردازش پروب حرارتی ترمیستور با عایق الکتریکی (بهینه سازی عملکرد حفاظت موتور)

  نظارت بر مدت زمان و تعداد استارت

  مدیریت زمان توقف قبل از راه اندازی مجدد

  حفاظت در برابر زیر بار و اضافه جریان در حالت گذرا یا پایدار

  تنظیم خودکار فرکانس خط

  تشخیص افت فاز

  تشخیص عدم تعادل بین فازها و جریان های نشتی

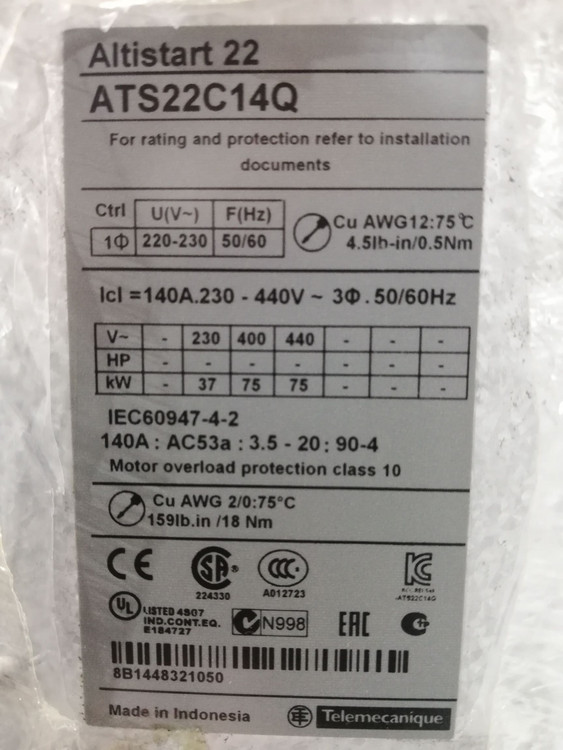

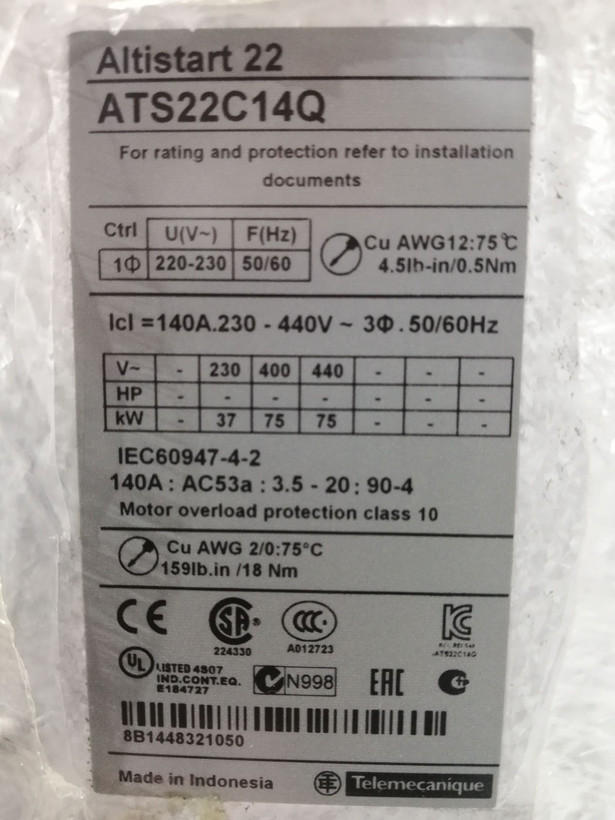

مشخصات فنی سافت استارتر اشنایدر 75 کیلو وات مدل ATS22C14Q

سافت استارتر 22Altistart با 3 ورودی و 2 خروجی،دارای بای پس داخلی، موتورهای ناهمزمان (آسنکرون) 3 فاز را در اتصال خط و یا مثلت تغذیه می کند؛ و دارای جریان نامی 140 آمپر و ولتاژ230 تا 440 ولت، توان نامی تا 75 کیلو وات (400 تا 440 ولت در خط تغذیه) و تا 110 کیلو وات (400تا440 ولت در اتصال مثلث موتور) است. این نوع سافت استارتر،  برای ماشین های ساده و پیچیده مانند پمپ های گریز از مرکز و پیستونی، فن ها، کمپرسورهای اسکرو و تجهیزات جابجایی مواد طراحی شده است. همچنین از تنش های مکانیکی جلوگیری کرده و عمر مفید آنها را افزایش می دهد. پروتکل ارتباطی این سافت استارتر از نوع Modbus است.

مشخصات سافت استارتر اشنایدر 75 کیلووات مدل ATS22C14Q

• برند: اشنایدر الکتریک
• کد فنی:ATS22C14Q
• وزن:18.00kg
• ابعاد:356mm x 150mm x 229.5mm

• کاربرد محصول: پمپ و فن
• توان راه اندازی موتور:

1. سه فاز - 37kW در 230 ولت
2. سه فاز - 75kW در 400 ولت
3. سه فاز - 75kW در 440 ولت

• جریان راه اندازی: 140 آمپر
• تجهیزات مورد نیاز: کنتاکتور LC1D150
• نوع راه اندازی: راه اندازی با کنترل گشتاور
• ولتاژ تغذیه: 440-230 ولت
• بایپس داخلی: دارد
• تعداد ورودی: 3
• تعداد خروجی: 2
• پروتکل ارتباطی: Modbus - پورت RJ45
• نرم افزار سازگار: SoMove
• کتابخانه نرم افزار:  Altistart DTM
• مدل ساخت: همراه با هیت سینک
• سری ساخت: ATS22
• درجه حفاظت: IP00
• انواع حفاظت:

1. قطع فاز
2. حفاظت حرارتی موتور و راه انداز
